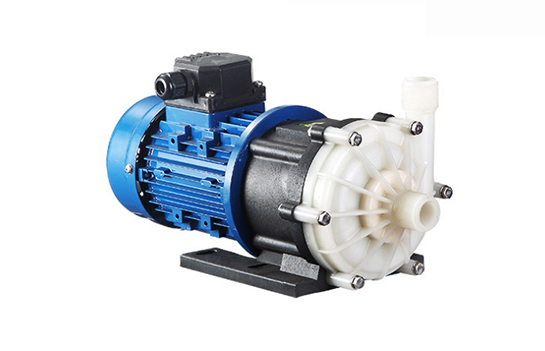

一.耐腐蝕化工泵結構說明 ：

1.泵與電機端蓋，軸向尺寸縮短，結構簡單。

2.泵體設有取壓孔和放水孔

3.泵體上設有排氣閥，工作前能排放泵內空氣。

4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

二.耐腐蝕化工泵產品特點

1.耐腐蝕化工泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2.耐腐蝕化工泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4.安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6.可根據管路布置的要求采用泵的豎式和橫式安裝。

　耐腐蝕化工泵泵出口的切斷閥和止回閥之間用泄液閥放凈。管徑大于DN50時，也可在止回閥的閥蓋上開孔裝放凈閥。同規格泵的進出El閥門盡量采用同一標高。非金屬泵的進出口管線上閥門的重量決不可壓在泵體上，應設置管架，防止壓壞泵體與開關閥門時扭動閥門前后的管線。蒸汽耐腐蝕泵的排汽管線應少拐彎，在可能積聚冷凝水的部位設排放管，放空量大的還要裝設消音器。乏汽應考慮回收利用或排至戶外適宜地點。耐腐蝕泵進汽管線應在進汽閥前設冷凝水排放管，防止水擊汽缸。
