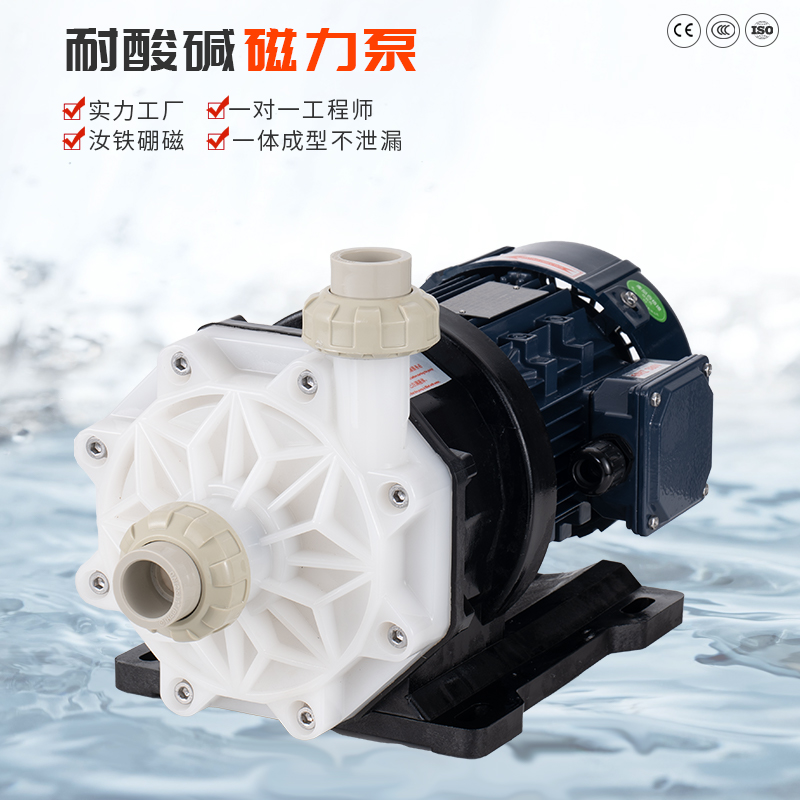

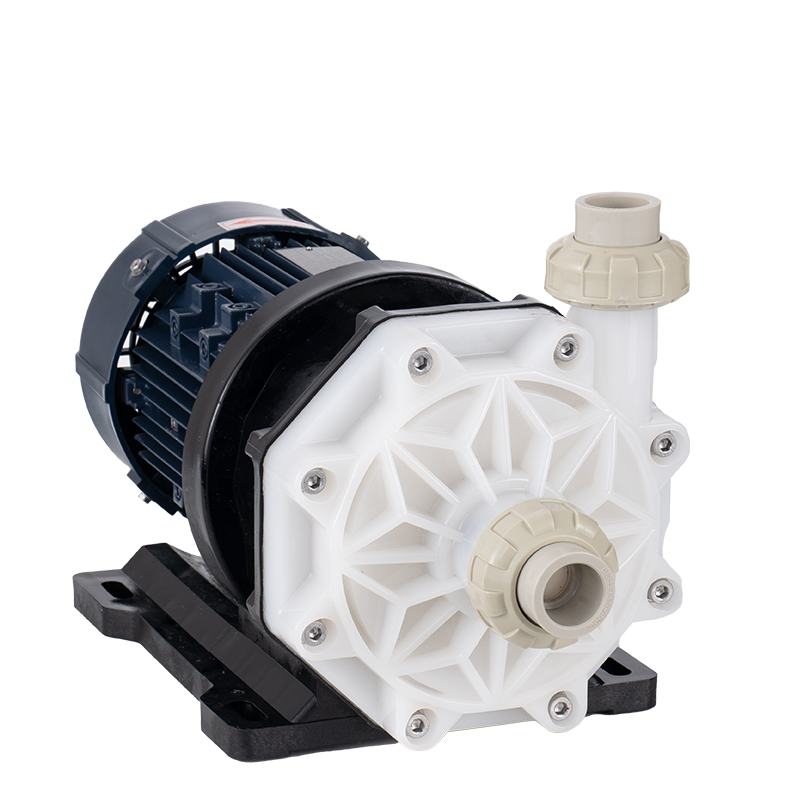

耐酸堿磁力泵是一種無泄漏型，全封閉式化工泵，采用靜密封隔離套密封，通過外磁轉動驅動內磁運轉。對輸送強酸強堿強腐蝕及危險溶劑很有效，在使用和安裝酸堿泵時，對于法蘭連接方法有哪些，另外法蘭的種類很多，材質也不同，各法蘭的設計標準是怎么樣的?

一.耐酸堿磁力泵法蘭連接方法有哪些

1.螺栓/螺柱設計

根據設計條件選用適當材料的螺栓，計算出滿足墊片預緊狀態和操作狀態壓緊力所需的螺栓面積。實際配置的螺栓面積應不小于該計算面積。螺栓設計的原則是確定出較小的螺栓中心圓直徑。可通過選用合適的螺栓規格和數量來達到要求。

2.墊片設計

這是法蘭連接設計的基礎，應根據設計條件和使用介質，選定適當?shù)膲|片種類、材質，確定墊片的尺寸(內徑、外徑、厚度) ，然后計算出墊片在預緊狀態和操作狀態下的壓緊力。

3.法蘭本體設計

法蘭設計分為按內壓和外壓兩種情況。承受外壓的法蘭可按承受內壓的法蘭計算方法進行設計，只是計算法蘭的操作力矩略有不同。

①窄面法蘭的計算方法分為兩種，即按松式法蘭計算和按整體法蘭計算。任意式法蘭通常按整體法蘭計算，在滿足某些條件下可簡化為按松式法蘭計算。

②松式法蘭計算較為簡單，法蘭的厚度可一次性算出。而整體法蘭的設計需采用假設各部分結構尺寸進行反復試算的方法來完成。

③對整體法蘭，先根據設備結構條件假設法蘭錐頸和法蘭環的各尺寸。然后計算出法蘭承受的力矩及產生的各項應力。當各應力與相應的許用應力相差較大時，應調整原先設定的法蘭尺寸，重復以上計算，直至各項應力都小于各自的許用應力且相差不大時為合理設計。

二.耐酸堿磁力泵法蘭類型有哪些

1.按法蘭與筒體連接的情況，分為活套法蘭、螺紋連接法蘭、承插焊法蘭、平焊法蘭和對焊法蘭。

2.壓力容器法蘭按總體結構分為一般法蘭和反向法蘭。

3.按墊片布置的情況，分為窄面法蘭和寬面法蘭兩大類。
